一、引言

    眾所周知，現實世界是一個立體空間，由于物體都存在三維尺寸和空間位置關系，因此只有立體顯示器才能夠真實的重現客觀世界的景象，即表現出圖像的深度感、層次感、真實感以及圖像的現實分布狀況。

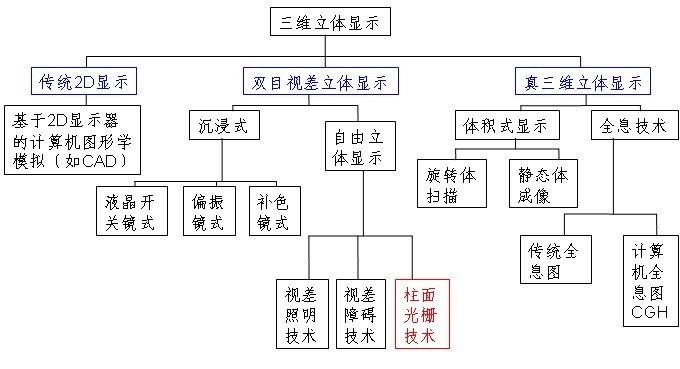

二、三維立體顯示技術分類

三、各類技術簡述

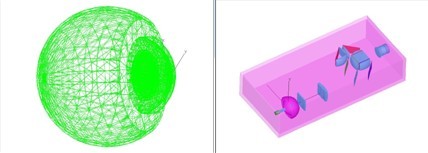

（一）、現有技術——基于2D顯示器的模擬

原理：采用二維的計算機屏幕來顯示旋轉的2D圖像，從而產生3D的顯示效果。3D效果=2D圖像+旋轉變換
特點：此種顯示方式基于傳統的計算機圖形學和圖像處理技術，是基于像素的。只產生心理景深，而不產生物理景深。

（二）、雙目視差立體顯示
雙目視差技術簡介
    人具有立體視覺能力，這是由于人有兩只眼睛（成人眼睛瞳孔平均間距為65mm），它們從不同的方位獲取同一景物的信息，各自得到關于景物的二維圖像，這左右兩幅圖像有著微小的區別，這種區別就叫做視差。人的大腦通過對左右兩幅圖像以及兩幅圖像的視差進行分析和處理后，可以得到關于景物的光亮度、形狀、色彩、空間分布等信息。
    所謂人眼的立體感，就是它們能將視場（即眼睛所觀看到的景物區域）中的物體區別出遠近。視場中遠近不同的物點之所以在左、右眼中形成微小的差別，是因?yàn)楦魑稂c(diǎn)相對于雙眼的視差角不同。大腦根據景物空間各物點在視網膜上的影像相對于黃斑點的線視差就可以決定物點在空間中的位置?？梢姡暡钍橇Ⅲw視覺中十分重要的參數。
    雙目視差技術的本質：a.首先通過軟件和電路功能使某一時刻的一對視差圖像，左眼視圖輸出到LCD偶數列像素上，右眼視圖輸出到LCD奇數列像素上；b.然后使用如柱面光柵等手段使觀察者的左眼只能看到偶數列像素上的信息，右眼只能看到奇數列像素上的信息；c.通過大腦的綜合，形成具有深度感的立體圖像。

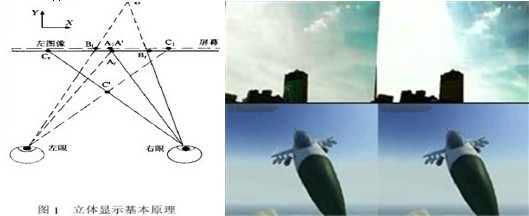

假設顯示屏幕上顯示的3 個特征點A、B、C（如圖1），每一個特征點具有左、右兩個圖像對Al、Ar，Bl、Br，Cl、Cr，并且Al、Bl、Cl分別由左畫面屏幕顯示，Ar、Brl、Cr分別由右畫面屏幕顯示。
    當雙眼觀看屏幕時，由于A點的左右圖像Al、Ar都處在屏幕上同一位置，左、右眼觀看到的是同一個圖像點，因此大腦會認為圖像A 處于與屏幕重合的位置A'處。而對于B、C 兩點圖像來說，情況則不同，由于B、C 兩點在屏幕上不重合，如果采取一定的方法，使得左眼只能看見圖像B、C 的左圖像Bl、Cl，而右眼只能看見圖像B、C 的右圖像Br、Cr。那么，觀看者的視覺系統會融合形成圖像B、C 的空間圖像B'、C'，并生成具有深度感的圖像。即圖像B'處于屏幕之后，而圖像C'處于屏幕之前。

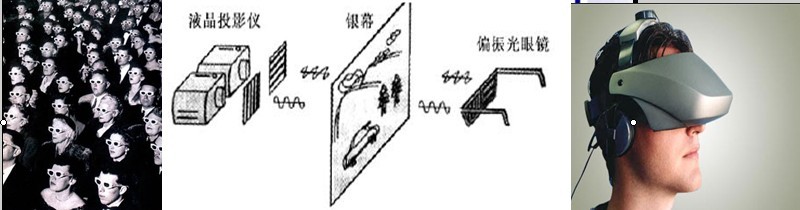

1、沉浸式系統

原理：基于雙目視差立體顯示技術，需要佩帶諸如偏振眼鏡、互補色眼鏡或液晶光開關眼鏡等輔助工具。
特點：盡管立體顯示效果（深度感）比較優良，但是人眼被完全占據，人眼除了觀看屏幕外無法進行其他工作，在很多場合并不適用，常用在航空模擬等專用場合。

2、自由立體顯示技術

原理：基于雙目視差立體顯示技術，不需要佩帶諸如偏振眼鏡等輔助工具。
特點：人眼不被限制，能夠應用與更多的場合。以美國、日本、德國為代表的國家從20 世紀80 年代開始著手該技術的基礎研究，并于隨后的90 年代陸續獲得成果。國內南京大學、四川大學、合肥工業大學分別于近年制作成功原理樣機。

（1）、視差照明技術 （有效像素降低；由于遮擋，亮度較低；可2D、3D轉換）
    視差照明技術（Parallax Illumination）是美國DTI（Dimension Technologies Inc.）公司的專利技術，也是自動立體顯示領域研究較早、當前較為成熟的技術之一。

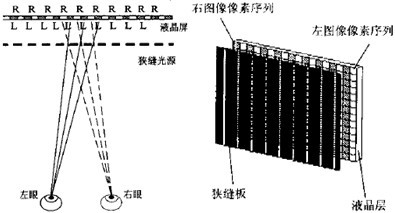

    該技術的實現方法是在普通平面液晶顯示器的基礎上增加可控式狹縫光柵（位于LCD屏之后）、可接收與處理立體圖像信息的視頻電路。將LCD置于某特定照明板前的一定距離內，照明板產生大量窄亮的，中間以黑帶平均間隔排列的豎直線光源。
每個線光源照亮兩列像素，由于線光源間有間隙，因此位于顯示器前的平均視覺距離的觀察者的左右眼分別透過偶、奇列像素能夠觀察到所有的線光源。

（2）、視差障礙技術 （有效像素降低；由于遮擋，亮度較低；可2D、3D轉換）
    夏普歐洲實驗室于1992年開始LCD自由立體顯示器的研究，94年推出基于視差障礙技術（Parallax Barrier）的顯示器。
該技術實現方法是在普通平面液晶顯示屏前增加一個開關液晶屏（實現2D和3D顯示之間的切換）。這種開關液晶屏在通電情況下形成具有豎直條紋的光柵板，通過對光柵柵距及光柵到像素平面距離等參數的精確控制，使通過像素平面偶（奇）像素列的光線進入觀察者的左（右）眼，即左右眼將分別看到兩幅不同的視差圖像，從而產生立體效果。

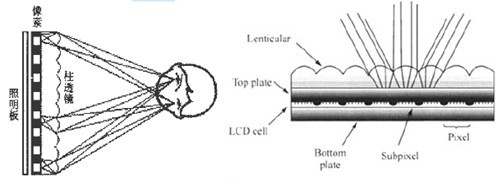

（3）、柱面光柵技術 （有效像素降低；無遮擋，不影響亮度；不能2D、3D轉換）
        飛利浦公司采用的柱面光柵技術主要是基于傳統的柱面鏡立體成像方法，在普通液晶顯示器前面加上一塊透明柱面光柵板，液晶像素平面恰好位于柱面光柵的焦平面上。
    經過子像素發出的光線通過柱面光柵平行射出，向各個方向投影子像素，將會在顯示器前方形成一排分離的左右眼的視域，從不同方向觀察平面就會看到具有視差的子像素，從而產生立體感。

3、多視點自由立體顯示

技術發展：基于前述能產生有深度感的立體圖像技術上，建立具有多視點的立體顯示效果。該技術產生除具有前述深度感的圖像外，隨著觀察者水平位置變化的同時，圖像產生隨之旋轉的效果，與人在水平運動中眼睛觀察真實物體的效果相似。

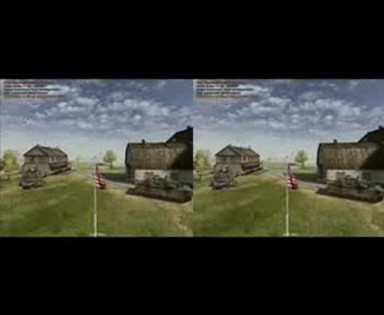

雙目視差立體顯示圖像源

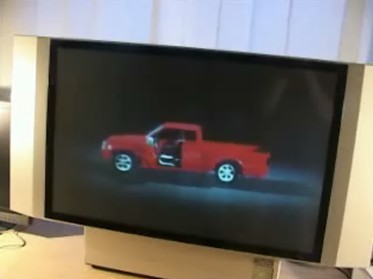

多視點自由立體顯示器

（三）、真三維顯示

1、體積式顯示技術 （顏色單一，為透視的圖像，不宜用在明亮環境）
（1）、旋轉體掃描技術
體掃描技術主要用于動態物體的顯示。在該技術中，一串二維圖像被投影到一個旋轉或移動的屏幕上，同時該屏幕以觀察者無法覺察的速度在運動，因?yàn)槿说囊曈X暫留從而在人眼中形成三維物體。因此，使用這種立體顯示技術的顯示系統可實現圖像的真三維顯示（360°可視）。系統中不同顏色的光束通過光偏轉器投影到顯示介質上，從而使得介質體現出豐富的色彩。同時，這種顯示介質能讓光束產生離散的可見光點，這些點就是體素，對應于三維圖像中的任一點。一組組體素用來建立圖像，觀察者可從任意視點觀察到這個真三維圖像。
        體掃描顯示單元中的成像空間可以由屏幕的旋轉或平移產生。在屏幕掃過成像空間時在發射面上激活體素。由于體素激活后的有效時間是有限的，因此需要不斷刷新成像空間中的每個體素。所以，屏幕的運動頻率要夠快，才能生成穩定的三維物體的立體圖像。由于體掃描顯示技術是靠屏幕的周期運動來構成成像空間，極高的運動速度，會產生一系列的機械問題：機械部分的穩定性和顯示單元的使用壽命，機械部分的噪聲和振動，機械部分對顯示單元的輕便性的影響，另外系統操作上不可避免的誤差為顯示單元帶來大的機械沖擊和大的加速度。
目前在國內，浙江大學的光學儀器國家重點實驗室、南京航空航天大學也正在積極開展體積式顯示技術的相關研究工作。
系統包括：激光系統、計算機控制系統、旋轉顯示系統等子系統。

（2）、靜態體成像技術
        靜態體成像技術是基于頻率上轉換技術形成三維立體圖像的，所謂頻率上轉換三維立體顯示是利用成像空間介質吸收多個光子后會自發輻射出一種熒光，從而產生可見的象素點。其基本原理是利用兩束相互垂直的紅外激光交叉作用于上轉換材料上，經過上轉換材料的兩次共振吸收，發光中心電子被激發到高激發能級，再向下能級躍遷就可能產生可見光的發射，這樣的上轉換材料空間中的一個點就是一個發光的亮點，如果使兩束激光的交叉點依照某種軌跡在上轉換材料中做三維空間的尋址掃描，那么兩束激光的交叉點所掃描過的地方應當是一條可以發射可見熒光的亮帶，即可以顯示出同激光交叉點運動軌跡相同的三維立體圖形。這種顯示方法肉眼就可以看到360°全方位可視的三維立體圖像。

2、全息技術
（1）、傳統全息圖
    全息術是英國科學家丹尼斯伽伯（Dennis Gabor）于1948 年提出的一種嶄新的成像概念。按照物理學的近距作用觀點，人眼之所以能看見外界物體，其直接原因并不是因?yàn)槲矬w的客觀存在，而是由于物體發出的光波到達了人眼的視網膜，視神經細胞接收到物光波，從而產生三維空間像的視覺。按照這一新的成像理論，伽伯采用了和傳統照相截然不同的思路和方法，他并不試圖在二維底片上建立與物體相似的像，而是設法完全記錄攜帶了三維物體信息的物光波的振幅和位相分布，符合上述要求的記錄結果稱為“全息圖”。通?？梢詫⑷D理解為一個大容量的存儲器件，存儲或“凍結”了三維物體的全部光學信息。為了從全息圖中提取物光波的信息，還必須用適當?shù)墓獠ㄕ丈淙D，“解凍”或重構原來的物光波，人眼迎著再現物光波觀察時，就如同通過全息圖這個窗口去觀察原來的真實物體一樣。全息術是一個兩步成像過程，即物體光波的記錄(存儲或編碼)和再現(重構或解碼)的過程，通常前一過程利用光的干涉實現，后一過程利用光的衍射完成。實現此功能的兩束光線要求具有高度相干性，通常為激光光束。
    傳統全息圖只能再現一個靜態實際物體圖像，不能處理計算機產生的圖像（虛物）；而且激光的高度相干性，要求全息拍攝過程中各個元件，光源和記錄介質的相對位置嚴格保持不變，這也給全息技術的實際使用帶來了種種不便。于是，科學家們又回過頭來繼續探討白光記錄的可能性，它將使全息術最終走出有防震工作臺的黑暗實驗室。

（2）、計算機全息圖（CGH）
    計算機全息圖是最近才發展起來的技術，其分辨率超過了人眼的分辨率，其圖像漂浮于空中并具有較廣的色域，被認為是三維立體顯示的最終解決方案。與傳統全息圖需要實物模型不同，在計算機全息圖中，用來產生全息圖的物體只需要在計算機中生成一個數學模型描述，且光波的物理干涉也被計算步驟所代替，在每一步中，CGH模型中的強度圖形可以被確定，該圖形可以輸出到一個可重新配置的設備中，該設備對光波信息進行重新調制并重構輸出。
        通俗的講，CGH就是通過計算機的運算來獲得一個計算機圖形（虛物）的干涉圖樣，替代傳統全息圖物體光波記錄的干涉過程；而全息圖重構的衍射過程并沒有原理上的改變，只是增加了對光波信息可重新配置的設備，從而實現不同的計算機靜態、動態圖形的全息顯示。
    然而計算機全息圖技術目前仍有不少問題還在研究之中，由于某些硬件性能的限制，一些理論還沒有得到應用。比如動態物體的顯示效果、分辨率的提高、海量數據的處理等。因?yàn)橐粋€(gè)典型的300×300mm的全息圖包含了10T的數據信息。（1T=1024G）對于目前的PC處理與存儲能力來說，已經非常巨大，更不用說動態的計算機全息圖顯示了。

參考文獻：

《Three Dimensional Display Technology》  王瓊?cè)A、李大海

《基于棱柱鏡技術的自由立體顯示圖像合成》  楊蕾

《基于視差照明原理的自由立體顯示幾何建模》 黃永剛

《真三維立體顯示技術》  姜太平

《真三維立體顯示中旋轉體掃描顯示技術研究》 丁琴

《真三維立體顯示靜態成像技術研究》  陳擁軍
