目前，無需使用眼鏡即可觀看立體影像的裸眼式3維顯示器的研究開發勢頭正旺。本文將詳細介紹裸眼式3維顯示器的種類及工作原理。

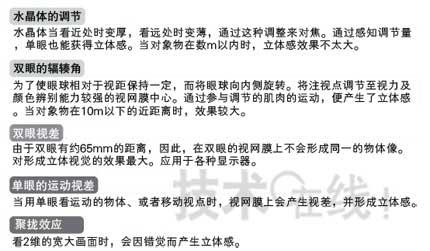

      在開始介紹裸眼式三維顯示器之前，首先讓我們了解一下立體視覺的基本原理。立體視覺的生理性成因是什么，也就是說人是怎樣感知立體影像的？。主要有五個成因（圖1）。

      第1是水晶體的調節。當人看近處的物體時水晶體會變厚，看遠處的物體時則會變薄。通過對這一變化進行認知，人便獲得了立體感。

      第2是雙眼的輻輳角。當觀看位于近處的物體時，眼球會發生傾斜，對于遠處的物體，則是目光平行地觀看。人能夠通過這種眼球的角度（輻輳角）感知立體影像。

      第3是雙眼視差。由于右眼與左眼相距約65mm，由此導致右眼與左眼看到的景象會有若干差異。

      第4是單眼的運動視差。人在看運動物體時，能夠獲得立體感。

      第5是取像效果。該效果基于人在觀看非常大的畫面時可獲得立體感這一生理現象。

      在這五個成因中，效果最大的是雙眼視差。因此，應用雙眼視差的三維顯示器開發勢頭正旺。

      關于實現方式，大致可分為2視點和多視點方式。只能在正面觀看的成為2視點方式，在2視點基礎之上增加視點的方式稱為多視點方式。后者的光線空間方式一般被稱之為全景（Integral）方式。

      其中，多視點方式及全景方式存在運動視差，其特點是，如果橫向移動頭部，則可看到環繞的圖像。多視點方式及全景方式看到的圖像幾乎相同。

      在多種多樣的裸眼式立體視覺顯示器中，最先開始開發的是2視點（雙眼）方式。最先投放市場的也是雙眼方式，因此可以說雙眼方式一直領先其他方式一步。繼雙眼方式之后，多視點（多視點）方式、全景（光線空間再現）方式、以及視點數更多的超多視點方式相繼被研發出來。

按照不同的對象采用不同的方式

雖然裸眼式包括許多種類，但這些種類只是開發對象不同，基本構造等可以說是相同的。這是因為，無論是雙眼、還是超多視點，基本構造都是通過在液晶面板上設置多透鏡（Lenticular Lens）及格柵等來分離圖像的，其基本思路是相同的。

      那么，為什么又會出現多種方式呢？這是因為根據開發重點是放在顯示的清晰度上、還是放在平滑的3維顯示上等不同的開發目標而導致的。筆者認為目前還無法斷定是兩視點更好還是超多視點更勝一籌。人體工程學也沒有明確地給出答案。盡管經常聽到“立體顯示器累眼”的批評，但為了消除這種現象，是增加立體影像信息好呢，還是需要重視畫質，這個問題目前也還沒有明確的答案。

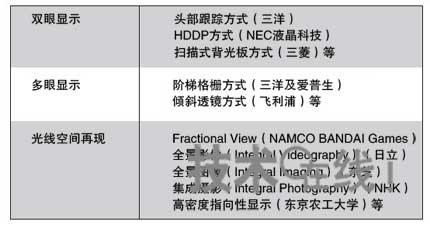

      在開發實例中，采用雙眼顯示及多視點顯示、或者采用光線空間再現的居多（圖3）。如果更詳細地進行劃分，則雙眼顯示包括：配合頭部的運動、影像的顯示也隨著同步移動的頭部跟蹤（Head Tracking）方式，HDDP方式，掃描式背光板（Scan Backlight）方式等。多視點顯示方面有階梯格柵（Step Barrier）方式以及傾斜透鏡方式的開發先例。光線空間再現也有多種方式，目前不同的企業及研究機構都冠以各自的名稱進行開發。關于這些方式的工作原理，將在后面予以介紹。

提升市場需求

      讓我們來看看近年來裸眼立體顯示器的開發動向。與裸眼立體視覺相關的研究，旨在平滑顯示立體視覺影像。多視點、高密度指向性顯示等通過增加視點數來實現更自然立體視覺效果的顯示器，是目前的開發趨勢。依筆者近10年來從事多視點式立體顯示器市場開拓的經驗來看，筆者感到找到需求至關重要。以前，將開發出的多視點式顯示器拿給用戶看時，經常會聽到“這是什么？畫質真差”的疑問聲。

      為什么會出現這樣的現象呢？事實上，目前對裸眼立體視覺的需求并不大。如果電影等會在電視上播發的話，也許會產生需求，但目前的實際情況是需求很少。在沒有需求的時候拿出開發品讓人評斷的話，那么消費者自然會首先拿來與2維影像的畫質進行比較。給看著2維影像的人看立體影像，結果只會是被指責畫質差。

      從這個意義上來說，提升市場的需求至關重要。近期電影界在3D電影方面的舉措變成了起爆劑，各廠商都在加緊開發3維顯示器商品。所以有內容才是最重要的。筆者到目前為止大約15年時間都在從事3維顯示器業務，毎年都聽著“今后是3維時代”的論調進行開發。然而，現實社會并沒有出現3D熱潮是不爭的事實。但是，這次則不同。產業界被電影界的舉措而觸發。有了內容，電子產品廠商自然會隨之跟進，現實社會也出現了“3維時代終于來臨”的輿論。

      如此想來，裸眼式立體顯示器不必一步到位地執著于技術難度較大的多視點方式，而應從雙眼方式循序漸進地逐漸啟動市場。盡管雙眼方式存在著只能從正前方看到立體影像的問題，但如果將目標鎖定在有需求的消費者身上，那么市場就會形成。

      那么，企業設想的3維顯示器應用都包括什么呢？如果不限于裸眼方式的話，那么應該包括電影、彈子機以及游戲之類的娛樂領域。在信息通信領域，輔助設計、互聯網以及電視等會存在3維顯示器的用途。在醫療領域也值得期待，例如，拍攝立體影像信息用于手術等。筆者認為，3維顯示器還適用于檢查眼睛功能的裝置以及圖像診斷等。此外，可能還適用于藝術及廣告類領域。

      無論是哪種用途，如果3維顯示使得畫質變差，那么，對于看慣了清晰畫面的用戶而言就會感到欠缺。筆者認為，顯示清晰度與視野范圍的平衡至關重要。確保最低限度的顯示清晰度，并在此基礎上盡量擴大可視范圍的挑戰十分重要。

眼3D：起步于雙眼顯示，挑戰高畫質大范圍觀看（二）

雙眼視差格柵（Parallax Barrier）方式

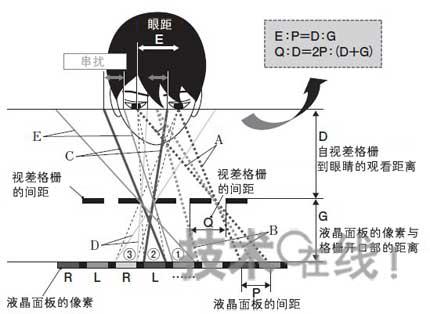

  下面，將從技術上對裸眼式3維顯示器作一介紹。首先，讓我們來看擁有大量應用實例的雙眼視差格柵方式的基本構造（圖4）。與普通的液晶面板一樣，液晶面板的背面配置有背照燈。在液晶面板上交互顯示R（右眼用）及L（左眼用）圖像。如果在該液晶面板上設置起遮光板作用的狹長切口（例如，縱向條狀遮光板），則上述交互顯示的右眼圖像將會只到達右眼，左眼圖像只到達左眼。對于位于畫面正前方的觀看者而言，由于產生了雙眼視差，結果便能獲得立體視覺。

  雙眼視差格柵方式的3維顯示器的設計流程如下?？紤]在液晶面板的像素及其上面配置視差格柵，設液晶面板的間距為P，視差格柵的間距為Q，液晶面板像素與格柵開口部的距離為G。另外，設從視差格柵的觀看距離為D，眼間距離為E。

  此時，從圖4中的A點線可以看出，形成了相似三角形。在該相似三角形中，E：P＝D：G的比例式成立。下面，讓我們來觀察圖4中的B點線形成的三角形。此時，在三角形內Q：D＝2P：（D＋G）的比例式成立。滿足該比例式，便意味著可通過在液晶面板上設置視差格柵來獲得立體視覺。例如，從圖4中①像素射出的光通過視差格柵后，則成為圖4中的E實線。同樣地，從圖4中②像素射出的光成為C實線，從圖4中③像素射出的光成為D實線。

  事實上，必需解決串?dāng)_（Crosstalk）問題。為了使觀看者能夠清晰地觀看圖像，我們希望分離圖4中的①②③。然而，實際上由于光會擴散，因此，有時未完全分離而產生串?dāng)_，最終表現為疊影。

  這是立體顯示器性能上的問題。雖然開發人員為了減少串?dāng)_而進行了設計，但又使得液晶面板與視差格柵的干涉條紋變得顯著，從而出現了云紋（Moire）。僅僅分離圖像，也會產生各種問題。

雙眼多透鏡方式

  設置多透鏡來取代格柵，也能通過透鏡的折射來分離圖像。這一原理可通過圖5來說明。在液晶面板上顯示R（右眼用）及L（左眼用）圖像，通過多透鏡使像素在空間成像。

  像雙眼視差格柵方式一樣，讓我們用比例式來表示。相當于在相同的比例式中增加了透鏡成像的算式。設液晶面板像素與多透鏡的距離為G，從多透鏡的觀看距離為D，再加上多透鏡的f值，則可表達為：

1/D＋1/G＝1/f

  適當?shù)卦O(shè)計f值，就能清晰地分離圖像。然而，必需考慮到液晶面板的黑色矩陣（Black Matrix）現象。液晶面板存在被稱為黑色矩陣的、完全不透光的黑色區域。由于該區域同樣通過多透鏡成像，因此會反映到觀看者的眼中。如果觀看者橫向移動頭部，雖然有些地方圖像清晰可見，但有的區域卻是漆黑一片，看不到圖像。

  出現這種現象時，會使觀看者產生不適感，因此，在配置多透鏡的情況下使成像的焦點不完全重合，借此虛化黑色區域的應用實例相當多。此外，近年來還開發出了不將多透鏡垂直于像素配置，而是采用略微傾斜設置的方法。這種故意使像素相關的做法，可實現消除云紋的設計。

解決清晰度變差以及觀看范圍較窄的問題

  下面介紹一個雙眼顯示技術的開發事例。如果觀察各廠商的舉措會發現，雙眼顯示技術的一個開發方向是重視與2維顯示的兼容性。也就是保證在2維顯示時清晰度不會變差。

  例如，在視差格柵中設置開關功能。夏普已將此技術應用于產品中，其他廠商進行開發的例子也相當多。另外，還有一種方法是使液晶面板具有2倍的清晰度。這就是NEC液晶科技正在開發的名為HDDP構造的技術。此外，三菱電機正在開發一種在光源上設置指向性功能、以倍速順次（Sequential）顯示的技術。筆者所屬的開發小組，正致力于開發一種采用階梯格柵構造、以減輕清晰度變差的顯示方法。在采取清晰度變差對策的同時，還有試圖解決只能觀看正前方影像的這一觀看范圍狹窄難題的技術。例如，通過檢測觀看者的位置來控制顯示器的方法。三洋電機以及德國SeeReal Technologies等廠商一直在進行這方面的開發。

通過像素分割以及背照燈的指向性實現高畫質

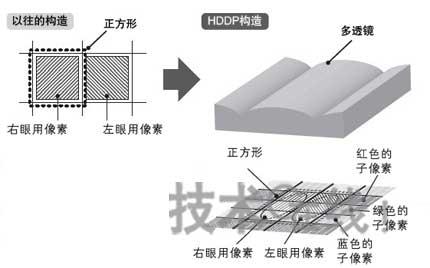

接下來讓我們仔細分析上述所說的各種相關技術。首先是NEC液晶科技開發的HDDP構造。HDDP是Horizontally Double-Density Pixels的縮寫。普通像素為正方形，相對于正方形，RGB采用縱向條狀構造。而HDDP構造的特點是，RGB采用橫向條狀構造（圖6）。另外，為了立體顯示用，還要將橫條進行分割，分配給右眼用像素及左眼用像素。橫向上具有2倍的像素密度。顯示普通2維圖像時，向右眼用像素及左眼用像素輸入相同的圖像數據，進行立體顯示時，則分別輸入右眼用圖像及左眼用圖像。左右各自的圖像采用多透鏡進行左右分離，從而使人能夠得到立體視覺

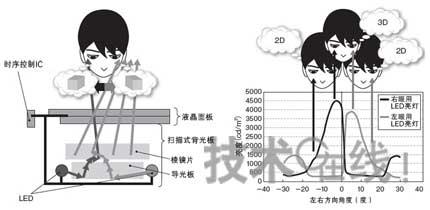

  下面介紹三菱電機開發的掃描式背光板。其特點在于使得背照燈具有了指向性。背照燈的導光板配備了右眼用LED及左眼用LED。當右眼用LED發光時，通過棱鏡片（Prism Sheet）控制光的指向性，使其只能被觀看者的右眼看到（圖7）。相反，當左眼用LED發光時，通過棱鏡片使光分離到與上述不同的方向，使其只能被左眼看到。如果像這樣使背照燈的亮燈動作交互地高速進行切換，并且與此同步地在液晶面板是顯示相應圖像，則可實現立體視覺。要想清晰地進行顯示，則必需以2倍速顯示影像。這樣做雖然技術難度會提高，但畫質則完全不會變差。
